產品

排刀車床

刀塔車床

車銑復合機床

雙主軸車銑復合

精密平面磨床

型號

P120

P160

P200

加工范圍

床鞍上最大旋徑Φ320mm
最大車削直徑Φ300mm
標準車削直徑Φ120mm
拖板上回轉直徑Φ126mm
最大車削長度300mm
卡盤尺寸5'
棒材容徑Φ36mm

了解更多

加工范圍

床鞍上最大旋徑Φ400mm
最大車削直徑Φ300mm
標準車削直徑Φ150mm
拖板上回轉直徑Φ126mm
最大車削長度340mm
卡盤尺寸6'
棒材容徑Φ46mm

了解更多

加工范圍

床鞍上最大旋徑Φ400mm
最大車削直徑Φ300mm
標準車削直徑Φ150mm
拖板上回轉直徑Φ126mm
最大車削長度320mm
卡盤尺寸8'
棒材容徑Φ52mm

了解更多

產品

型號

C160

C200

C250

C300

規格

C160-300

加工范圍

床鞍上最大旋徑Φ400mm
最大車削直徑Φ320mm
標準車削直徑Φ150mm
拖板上回轉直徑Φ300mm
最大車削長度300mm
卡盤尺寸6'
棒材容徑Φ42mm

了解更多

規格

C200-300

C200-500

加工范圍

床鞍上最大旋徑Φ400mm
最大車削直徑Φ320mm
標準車削直徑Φ200mm
拖板上回轉直徑Φ300mm
最大車削長度300mm
卡盤尺寸8'
棒材容徑Φ52mm

了解更多

加工范圍

床鞍上最大旋徑Φ560mm
最大車削直徑Φ400mm
標準車削直徑Φ200mm
拖板上回轉直徑Φ300mm
最大車削長度488mm
卡盤尺寸8'
棒材容徑Φ52mm

了解更多

規格

C250-500

C250-1000

加工范圍

床鞍上最大旋徑Φ560mm
最大車削直徑Φ400mm
標準車削直徑Φ250mm
拖板上回轉直徑Φ300mm
最大車削長度488mm
卡盤尺寸5'
棒材容徑Φ52mm

了解更多

加工范圍

床鞍上最大旋徑Φ580mm
最大車削直徑Φ500mm
標準車削直徑Φ300mm
拖板上回轉直徑Φ1000mm
最大車削長度500mm
卡盤尺寸10'
棒材容徑Φ72mm

了解更多

規格

C300-1000

C300-1500

C300-2000

加工范圍

床鞍上最大旋徑Φ730mm
最大車削直徑Φ620mm
標準車削直徑Φ300mm
拖板上最大回轉直徑Φ440mm
最大車削長度1000mm
卡盤尺寸12'
棒材容徑Φ75mm

了解更多

加工范圍

床鞍上最大旋徑Φ730mm
最大車削直徑Φ620mm
標準車削直徑Φ300mm
拖板上最大回轉直徑Φ440mm
最大車削長度1500mm
卡盤尺寸12'
棒材容徑Φ75mm

了解更多

加工范圍

床鞍上最大旋徑Φ730mm
最大車削直徑Φ640mm
標準車削直徑Φ300mm
拖板上最大回轉直徑Φ440mm
最大車削長度2240mm
卡盤尺寸12'
棒材容徑Φ75mm

了解更多

規格

型號

P160Y

P160MY

C160M

C160MY

C200M

C200MY

加工范圍

床鞍上最大旋徑Φ400mm
最大車削直徑Φ320mm
標準車削直徑Φ200mm
拖板上回轉直徑Φ300mm
最大車削長度300mm
卡盤尺寸6'
棒材容徑Φ46mm

了解更多

加工范圍

床鞍上最大旋徑Φ480mm
最大車削直徑Φ200mm
標準車削直徑Φ150mm
拖板上回轉直徑Φ250mm
最大車削長度300mm
卡盤尺寸6'
棒材容徑Φ46mm

了解更多

加工范圍

床鞍上最大旋徑Φ400mm
最大車削直徑Φ320mm
標準車削直徑Φ200mm
拖板上回轉直徑Φ300mm
最大車削長度300mm
卡盤尺寸6'
棒材容徑Φ52mm

了解更多

加工范圍

床鞍上最大旋徑Φ400mm
最大車削直徑Φ225mm
標準車削直徑Φ150mm
拖板上回轉直徑Φ300mm
最大車削長度240mm
卡盤尺寸6'
棒材容徑Φ42mm

了解更多

加工范圍

床鞍上最大旋徑Φ400mm
最大車削直徑Φ320mm
標準車削直徑Φ200mm
拖板上回轉直徑Φ300mm
最大車削長度300mm
卡盤尺寸8'
棒材容徑Φ52mm

了解更多

加工范圍

床鞍上最大旋徑Φ560mm
最大車削直徑Φ330mm
標準車削直徑Φ200mm
拖板上回轉直徑Φ300mm
最大車削長度450mm
卡盤尺寸8'
棒材容徑Φ52mm

了解更多

型號

C200MYS

CX200

加工范圍

主軸通孔徑Φ66mm
主軸軸承直徑NN3020+100BAR+NN3018
油壓缸徑8'
主軸鼻端A 2-6
主軸馬達功率22kW
主軸傳動方式直驅
主軸傳動比1：1
主軸轉速4300rpm
主軸額定輸出轉速2320rpm(220V)

了解更多

加工范圍

主軸通孔徑Φ66mm
主軸軸承直徑NN3020+100BAR+NN3018
油壓缸徑8'
主軸鼻端A 2-6
主軸馬達功率22kW
主軸傳動方式直驅
主軸傳動比1:1
主軸轉速4300rpm
主軸額定輸出轉速2320rpm(220V)

了解更多

產品

系列

鞍座式平面磨床

動柱式平面磨床

精密數控平面磨床

型號

G818A

G818S

G2550A

G2550S

G306K

G306S

G408K

G408S

加工范圍

工作臺工作面積460X200mm
左右最大移動量540mm
前后最大移動量250mm
工作臺面至主軸中心最大距離475mm
工作臺最大承受重量150kg
工作臺T型槽14mm×1N
工作臺速度5～25m/min

了解更多

加工范圍

工作臺工作面積460X200mm
左右最大移動量540mm
前后最大移動量240mm
工作臺面至主軸中心最大距離475mm
工作臺最大承受重量150kg
工作臺T型槽14mm×1N
工作臺速度2～25m/min

了解更多

加工范圍

工作臺工作面積500X250mm
左右最大移動量560mm
前后最大移動量275mm
工作臺面至主軸中心最大距離475mm
工作臺最大承受重量250kg
工作臺T型槽14mm×1N
工作臺速度5～25m/min

了解更多

加工范圍

工作臺工作面積500X250mm
左右最大移動量560mm
前后最大移動量275mm
工作臺面至主軸中心最大距離475mm
工作臺最大承受重量250kg
工作臺T型槽14mm×1N
工作臺速度2～25m/min

了解更多

加工范圍

工作臺工作面積600×300mm
左右最大移動量680mm
前后最大移動量340mm
工作臺面至主軸中心最大距離570mm
工作臺最大承受重量420kg
工作臺T型槽14mm×1N
工作臺速度2～25m/min

了解更多

加工范圍

工作臺工作面積600×300mm
左右最大移動量680mm
前后最大移動量340mm
工作臺面至主軸中心最大距離570mm
工作臺最大承受重量420kg
工作臺T型槽14mm×1N
工作臺速度2～25m/min

了解更多

加工范圍

工作臺工作面積800×400mm
左右最大移動量880mm
前后最大移動量450mm
工作臺面至主軸中心最大距離580mm
工作臺最大承受重量700kg
工作臺T型槽14mm×3N
工作臺速度2～25m/min

了解更多

加工范圍

工作臺工作面積800×400mm
左右最大移動量880mm
前后最大移動量450mm
工作臺面至主軸中心最大距離580mm
工作臺最大承受重量700kg
工作臺T型槽14mm×3N
工作臺速度2～25m/min

了解更多

型號

G5010S

G5012S

G6015S

G6030S

G7020S

加工范圍

工作臺工作面積1000X500mm
左右最大移動量1140mm
前后最大移動量540mm
工作臺面至主軸中心最大距離600mm
工作臺最大承受重量800kg
工作臺T型槽14mm×3N
工作臺速度2～25m/min

了解更多

加工范圍

工作臺工作面積1200X500mm
左右最大移動量1340mm
前后最大移動量540mm
工作臺面至主軸中心最大距離600mm
工作臺最大承受重量800kg
工作臺T型槽14mm×3N
工作臺速度2～25m/min

了解更多

加工范圍

工作臺工作面積1500×600mm
左右最大移動量1600mm
前后最大移動量660mm
工作臺面至主軸中心最大距離700mm
工作臺最大承受重量800kg
工作臺T型槽16mm×3N
工作臺速度2～25m/min

了解更多

加工范圍

工作臺工作面積3000×600mm
左右最大移動量3250mm
前后最大移動量660mm
工作臺面至主軸中心最大距離700mm
工作臺最大承受重量1500kg
工作臺T型槽16mm×3N
工作臺速度2～25m/min

了解更多

加工范圍

工作臺工作面積2000×700mm
左右最大移動量2230mm
前后最大移動量760mm
工作臺面至主軸中心最大距離700mm
工作臺最大承受重量1500kg
工作臺T型槽16mm×3N
工作臺速度2～25m/min

了解更多

型號

G306NC

加工范圍

工作臺工作面積600×300mm
左右最大移動量680mm
前后最大移動量340mm
工作臺面至主軸中心最大距離540mm
工作臺最大承受重量420kg
工作臺T型槽14mm×1N
工作臺速度2～25m/min

了解更多

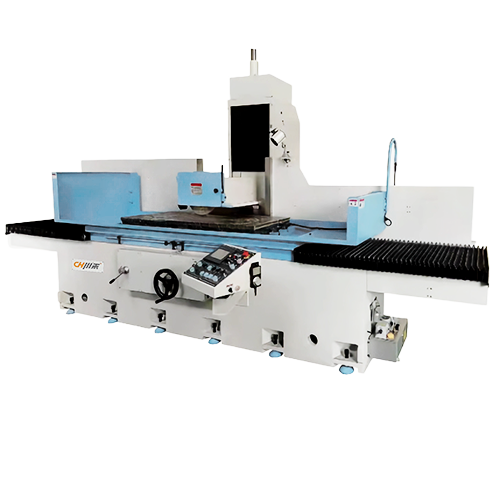

G6030S動柱式平面磨床

根據工件材料、形狀，可采用不同的裝夾、定位方法。

獲取方案

相關標簽：平面磨床,精密平面磨,數控磨床

產品特點

01
本機床主要是用砂輪周邊磨削鋼料、鑄鐵及有色金屬等各種材料。根據工件材料、形狀，可采用不同的裝夾、定位方法。一般平面，可以采用電磁吸盤或直接緊固于工作臺上進行磨削加工；平面、直角面、任意角度、圓柱端面等，可在夾具上進行磨削加工（夾具客戶自制）。
02
該平面磨床采用：主軸磨頭體固定在立柱上作上下（Y向）移動，立柱沿主機座作前后（Z向）移動,工作臺在主機座上作左右（X向）移動的結構。
03
機臺之立柱、主機、工作臺均采用高級鑄鐵鑄造,采用三維計算機軟件優化設計，對于機床內部加強筋的配制均經過模擬分析，提升機床強度,防止變形。
04
X軸采用獨立液壓站與油壓缸，推動工作臺在主機座上來回移動，實現X軸運動平穩順暢。外置式液壓站加裝油冷卻機，工作時油溫的溫升減小,減少冷熱車變化，不會對主機產生變型。
05
Y軸采用三菱伺服馬達帶動精密滾珠絲桿聯接磨頭上下移動來實現磨頭精密進給。

規格參數

工作臺加工范圍

前后進給

上下結構

砂輪

馬達

其他

工作臺工作面積	3000×600mm
左右最大移動量	3250mm
前后最大移動量	660mm
工作臺面至主軸中心最大距離	700mm
工作臺最大承受重量	1500kg
工作臺T型槽	16mm×3N
工作臺速度	2～25m/min

前后手輪進刀（1格）	0.02mm
前后手輪進刀進給倍率	×1，×10
前后自動進給位置前后自動進給位置	兩端或單邊
前后自動進給量	0.2-20mm
前后快速移動（50HZ）	1250mm/min

數字顯示器	0.001mm
快速升降速度	750mm/min可設定
手動進給伺服電機方式	×10~~×1
最小進給量	0.001mm
固定循環	快速進給→粗磨→精磨返回粗→精→返回

砂輪尺寸	Φ350mm×40×Φ127mm(可選Φ400mm×40×Φ127mm）
主軸轉速	1450rpm

主軸馬達	11kW
上下驅動伺服馬達	1kW
油壓馬達	5.5kW
沖水馬達	0.2kW
前后驅動馬達	0.2kW

外觀尺寸（長×寬×高）	9000×3700×2650mm
毛重	10500kg

組成部分說明

三軸導軌	X軸采用雙V設計，符合較大機型重載和成型磨削，工作臺之滑軌面貼覆鐵氟龍(Turcite-B)，以減少阻尼系數使工作臺運行平穩，經工藝精湛的鏟刮處理，配合自動潤滑系統強制潤滑，確保精度及耐久性，增長機臺使用壽命。 Z軸滑軌采用雙V式設計，貼覆Turcit-B,經手工精密鏟刮確保其順暢移動,馬達通過同步帶傳動精密滾珠絲桿,帶動立柱在主機座上作前后精密進給。 Y軸滑軌采用精密滑動導軌，確保主軸上下運行順暢及良好的精度。精密級滾珠螺桿配以三菱伺服馬達驅動，剛性高，反映靈敏，最小進刀精度可以達到0.001mm。Y軸MPG進刀取代了傳統手輪進刀，提升了上下進刀精度及方便性，操作更為靈活。
主軸組	主軸乃機床的心臟，該主軸選用臺灣著名品牌，主軸廠商采用高質量及高精密的精選特殊材料，經過嚴格的熱處理工藝和精密加工，確保主軸在材料上能獲得高質量的保證。大外徑的彈筒式主軸配合寬大的主軸座，穩定的立柱和大功率主軸馬達，切削功率大，且在精度上亦能有高保持性，主軸內部填封特殊的潤滑脂，并采用獨特迷宮型密封防護設計，使主軸長期使用，免予維護。
自動磨削設置	自動磨削可設置粗磨、精磨、光磨，可直接輸入各種磨削方式的進刀量，進刀次數，及光磨次數。設置多種磨削方式，可儲存最后一次磨削循環，并可做Z字磨削，提升效率。
操控系統	采用日本三菱 PLC控制系統穩定可靠，且控制線路比一般傳統線路少，故障少，易于維護、修改與監測。 LCD觸控屏面板設置：LCD觸控屏，軟鍵式面板，各項研磨條件設定一目了然，簡單易操作。其參數以閃存(Flash RAM)方式記憶儲存,防止停電遺失數據。
LCD觸控屏面板設置	LCD觸控屏，軟鍵式面板，各項研磨條件設定一目了然，觸控屏設置多樣磨削方式，操作簡單、方便。易學易懂，無需經過專業的培訓，其參數以閃存(Flash RAM)方式記憶儲存,沒有停電遺失數據的問題。可通過控制面板上的按鈕設定前后進給，左右點動對刀。
潤滑	采用強制式循環潤滑裝置，加裝潤滑油冷卻器，油溫恒定提升精度，可自動并完全潤滑整部機器，循環使用，節省潤滑油費用不必要支出。
除屑	標配磁性分離器，讓客戶減少更換切削液的時間，提升磨削表面質量。
機床防護	標配船型防濺板和后大墻板，使工作臺內切削液不會飛濺到工作臺外面。
使用環境條件	相對濕度： 35～90%R／H(不結露) 環境溫度： 0℃_x005f∽40℃ 空氣介質：無腐蝕性介質 光線：充足，通風良好機床應在上述工作環境下，長期穩定運轉。
操作與保養之空間	G6030S機臺之尺寸為長9000mm、寬3700mm及高2650mm，為安全考慮因素以及操作和維修的便利，空間必須比機臺尺寸規格更大，建議左右和后面各留0.5米空間。
