プロダクツ

自動換刀旋盤

タレット旋盤

旋削フライス複合機

ダブルスピンドル旋削複合

精密平面研削盤

モデル

P120

P160

P200

処理範囲

サドル上の最大回転半徑Φ320mm
最大回転徑Φ300mm
標準旋削徑Φ120mm
牽引プレートの回転直徑Φ126mm
最大回転長さ300mm
チャックサイズ5'
ロッドキャパシティΦ36mm

詳細を見る

処理範囲

サドル上の最大回転半徑Φ400mm
最大回転徑Φ300mm
標準旋削徑Φ150mm
牽引プレートの回転直徑Φ126mm
最大回転長さ340mm
チャックサイズ6'
ロッドキャパシティΦ46mm

詳細を見る

処理範囲

サドル上の最大回転半徑Φ400mm
最大回転徑Φ300mm
標準旋削徑Φ150mm
牽引プレートの回転直徑Φ126mm
最大回転長さ320mm
チャックサイズ8'
ロッドキャパシティΦ52mm

詳細を見る

プロダクツ

モデル

C160

C200

C250

C300

仕様

C160-300

処理範囲

サドル上の最大回転半徑Φ400mm
最大回転徑Φ320mm
標準旋削徑Φ150mm
牽引プレートの回転直徑Φ300mm
最大回転長さ300mm
チャックサイズ6'
ロッドキャパシティΦ42mm

詳細を見る

仕様

C200-300

C200-500

処理範囲

サドル上の最大回転半徑Φ400mm
最大回転徑Φ320mm
標準旋削徑Φ200mm
牽引プレートの回転直徑Φ300mm
最大回転長さ300mm
チャックサイズ8'
ロッドキャパシティΦ52mm

詳細を見る

処理範囲

サドル上の最大回転半徑Φ560mm
最大回転徑Φ400mm
標準旋削徑Φ200mm
牽引プレートの回転直徑Φ300mm
最大回転長さ488mm
チャックサイズ8'
ロッドキャパシティΦ52mm

詳細を見る

仕様

C250-500

C250-1000

処理範囲

サドル上の最大回転半徑Φ560mm
最大回転徑Φ400mm
標準旋削徑Φ250mm
牽引プレートの回転直徑Φ300mm
最大回転長さ488mm
チャックサイズ5'
ロッドキャパシティΦ52mm

詳細を見る

処理範囲

サドル上の最大回転半徑Φ580mm
最大回転徑Φ500mm
標準旋削徑Φ300mm
牽引プレートの回転直徑Φ1000mm
最大回転長さ500mm
チャックサイズ10'
ロッドキャパシティΦ72mm

詳細を見る

仕様

C300-1000

C300-1500

C300-2000

処理範囲

サドル上の最大回転半徑Φ730mm
最大回転徑Φ620mm
標準旋削徑Φ300mm
牽引プレートの回転直徑Φ440mm
最大回転長さ1000mm
チャックサイズ12'
ロッドキャパシティΦ75mm

詳細を見る

処理範囲

床鞍上最大旋徑Φ730mm
最大車削直徑Φ620mm
標準車削直徑Φ300mm
拖板上最大回轉直徑Φ440mm
最大車削長度1500mm
卡盤尺寸12'
棒材容徑Φ75mm

詳細を見る

処理範囲

床鞍上最大旋徑Φ730mm
最大車削直徑Φ640mm
標準車削直徑Φ300mm
拖板上最大回轉直徑Φ440mm
最大車削長度2240mm
卡盤尺寸12'
棒材容徑Φ75mm

詳細を見る

仕様

モデル

P160Y

P160MY

C160M

C160MY

C200M

C200MY

処理範囲

サドル上の最大回転半徑Φ400mm
最大回転徑Φ320mm
標準旋削徑Φ200mm
牽引プレートの回転直徑Φ300mm
最大回転長さ300mm
チャックサイズ6'
ロッドキャパシティΦ46mm

詳細を見る

処理範囲

サドル上の最大回転半徑Φ480mm
最大回転徑Φ200mm
標準旋削徑Φ150mm
牽引プレートの回転直徑Φ250mm
最大回転長さ300mm
チャックサイズ6'
ロッドキャパシティΦ46mm

詳細を見る

処理範囲

サドル上の最大回転半徑Φ400mm
最大回転徑Φ320mm
標準旋削徑Φ200mm
牽引プレートの回転直徑Φ300mm
最大回転長さ300mm
チャックサイズ6'
ロッドキャパシティΦ52mm

詳細を見る

処理範囲

サドル上の最大回転半徑Φ400mm
最大回転徑Φ225mm
標準旋削徑Φ150mm
牽引プレートの回転直徑Φ300mm
最大回転長さ240mm
チャックサイズ6'
ロッドキャパシティΦ42mm

詳細を見る

処理範囲

サドル上の最大回転半徑Φ400mm
最大回転徑Φ320mm
標準旋削徑Φ200mm
牽引プレートの回転直徑Φ300mm
最大回転長さ300mm
チャックサイズ8'
ロッドキャパシティΦ52mm

詳細を見る

処理範囲

サドル上の最大回転半徑Φ560mm
最大回転徑Φ330mm
標準旋削徑Φ200mm
牽引プレートの回転直徑Φ300mm
最大回転長さ450mm
チャックサイズ8'
ロッドキャパシティΦ52mm

詳細を見る

モデル

C200MYS

CX200

処理範囲

スピンドル貫通穴徑Φ66mm
スピンドルベアリング直徑NN3020+100BAR+NN3018
油圧シリンダ徑8'
スピンドルノーズA 2-6
スピンドルモーター出力22kW
主軸伝達モードダイレクトドライブ
主軸伝達比1：1
主軸速度4300rpm
主軸定格出力速度2320rpm(220V)

詳細を見る

処理範囲

スピンドル貫通穴徑Φ66mm
スピンドルベアリング直徑NN3020+100BAR+NN3018
油圧シリンダ徑8'
スピンドルノーズA 2-6
スピンドルモーター出力22kW
主軸伝達モードダイレクトドライブ
主軸伝達比1:1
主軸速度4300rpm
主軸定格出力速度2320rpm(220V)

詳細を見る

產品

系列

サドル型平面研削盤

移動カラム平面研削盤

精密CNC平面研削盤

モデル

G818A

G818S

G2550A

G2550S

G306K

G306S

G408K

G408S

処理範囲

ワークベンチ作業エリア460X200mm
左右最大移動量540mm
前後の最大移動量250mm
作業面から主軸中心までの最大距離475mm
テーブルの最大耐荷重150kg
作業臺 Tスロット14mm×1N
ワークベンチの速度5～25m/min

詳細を見る

処理範囲

ワークベンチ作業エリア460X200mm
左右最大移動量540mm
前後の最大移動量240mm
作業面から主軸中心までの最大距離475mm
テーブルの最大耐荷重150kg
作業臺 Tスロット14mm×1N
ワークベンチの速度2～25m/min

詳細を見る

処理範囲

ワークベンチ作業エリア500X250mm
左右最大移動量560mm
前後の最大移動量275mm
作業面から主軸中心までの最大距離475mm
テーブルの最大耐荷重250kg
作業臺 Tスロット14mm×1N
ワークベンチの速度5～25m/min

詳細を見る

処理範囲

ワークベンチ作業エリア500X250mm
左右最大移動量560mm
前後の最大移動量275mm
作業面から主軸中心までの最大距離475mm
テーブルの最大耐荷重250kg
作業臺 Tスロット14mm×1N
ワークベンチの速度2～25m/min

詳細を見る

処理範囲

ワークベンチ作業エリア600×300mm
左右最大移動量680mm
前後の最大移動量340mm
作業面から主軸中心までの最大距離570mm
テーブルの最大耐荷重420kg
作業臺 Tスロット14mm×1N
ワークベンチの速度2～25m/min

詳細を見る

処理範囲

ワークベンチ作業エリア600×300mm
左右最大移動量680mm
前後の最大移動量340mm
作業面から主軸中心までの最大距離570mm
テーブルの最大耐荷重420kg
作業臺 Tスロット14mm×1N
ワークベンチの速度2～25m/min

詳細を見る

処理範囲

ワークベンチ作業エリア800×400mm
左右最大移動量880mm
前後の最大移動量450mm
作業面から主軸中心までの最大距離580mm
テーブルの最大耐荷重700kg
作業臺 Tスロット14mm×3N
ワークベンチの速度2～25m/min

詳細を見る

処理範囲

ワークベンチ作業エリア800×400mm
左右最大移動量880mm
前後の最大移動量450mm
作業面から主軸中心までの最大距離580mm
テーブルの最大耐荷重700kg
作業臺 Tスロット14mm×3N
ワークベンチの速度2～25m/min

詳細を見る

モデル

G5010S

G5012S

G6015S

G6030S

G7020S

処理範囲

ワークベンチ作業エリア1000X500mm
左右最大移動量1140mm
前後の最大移動量540mm
作業面から主軸中心までの最大距離600mm
テーブルの最大耐荷重800kg
作業臺 Tスロット14mm×3N
ワークベンチの速度2～25m/min

詳細を見る

処理範囲

ワークベンチ作業エリア1200X500mm
左右最大移動量1340mm
前後の最大移動量540mm
作業面から主軸中心までの最大距離600mm
テーブルの最大耐荷重800kg
作業臺 Tスロット14mm×3N
ワークベンチの速度2～25m/min

詳細を見る

処理範囲

ワークベンチ作業エリア1500×600mm
左右最大移動量1600mm
前後の最大移動量660mm
作業面から主軸中心までの最大距離700mm
テーブルの最大耐荷重800kg
作業臺 Tスロット16mm×3N
ワークベンチの速度2～25m/min

詳細を見る

処理範囲

ワークベンチ作業エリア3000×600mm
左右最大移動量3250mm
前後の最大移動量660mm
作業面から主軸中心までの最大距離700mm
テーブルの最大耐荷重1500kg
作業臺 Tスロット16mm×3N
ワークベンチの速度2～25m/min

詳細を見る

処理範囲

ワークベンチ作業エリア2000×700mm
左右最大移動量2230mm
前後の最大移動量760mm
作業面から主軸中心までの最大距離700mm
テーブルの最大耐荷重1500kg
作業臺 Tスロット16mm×3N
ワークベンチの速度2～25m/min

詳細を見る

モデル

G306NC

処理範囲

ワークベンチ作業エリア600×300mm
左右最大移動量680mm
前後の最大移動量340mm
作業面から主軸中心までの最大距離540mm
テーブルの最大耐荷重420kg
作業臺 Tスロット14mm×1N
ワークベンチの速度2～25m/min

詳細を見る

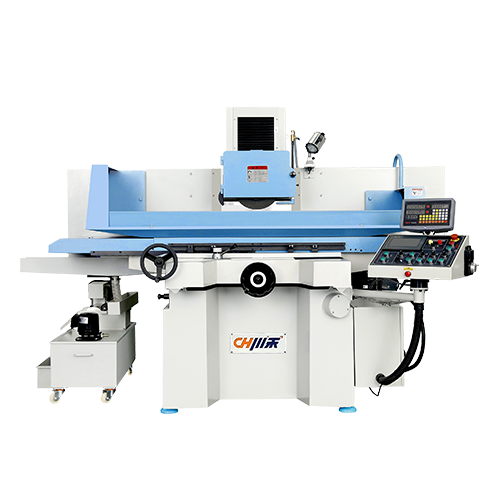

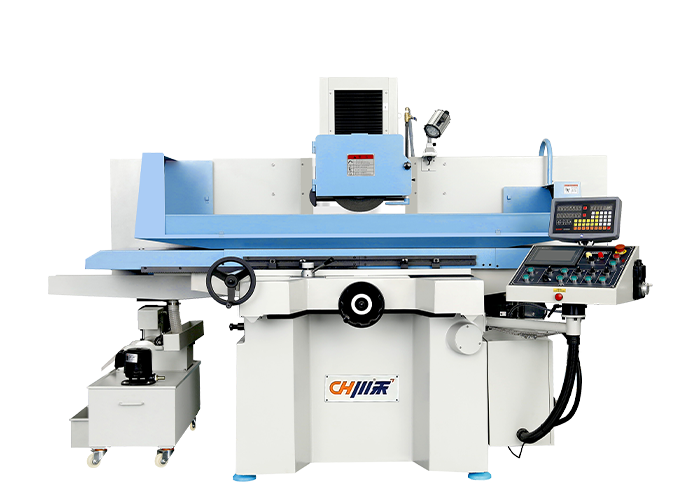

G408S サドル型平面研削盤

最適な設計を支援する 3 次元コンピューターソフトウェアを使用して、構造の內部補強材の準備が分析されました。

応力を緩和して靭性を向上させ、変形を防ぎます。

シナリオを入手する

相關標簽：數控磨床,精密平面磨床,平面磨床

製品の特徴

01
主に砥石を使用して鋼、鋳鉄、非鉄金屬などの様々な材料を研削する工作機械です。ワークの材質や形狀に応じて、さまざまなクランプ方法や位置決め方法が使用できます。一般平面は電磁チャックや作業臺に直接固定して研磨でき、平面、直角面、任意角度、円筒端面などは治具(特注治具)で研磨できます。
02
主軸研削ヘッド本體はコラムに固定されて上下（Z方向）に移動し、スライドシートは主機に沿って前後（Y方向）に移動し、作業臺はスライドに沿って左右（X方向）に移動します。シート。
03
機械のコラム、メインベース、ヘッドベース、作業臺はすべて高級鋳鉄製で、3次元コンピュータソフトウェアを使用して最適化設計されており、構造內部は肉厚のリブで補強され、靱性の向上と破損の防止を?qū)g現しています。変形。
04
X軸は獨立した油圧ステーションを採用しており、メインフレーム上のワークテーブルを油圧シリンダで前後に押す方式となっており、機械の溫度上昇による影響が少なくスムーズなX軸の動きを?qū)g現しています。スローオーバーフローにより、ワークテーブルを最低 2m/min で移動させることができ、硬くて脆い材料の研削に特別な効果を発揮します。
05
Y軸はベルトを介してボールネジに接続されたACモーターを使用し、周波數変換器の速度調整によりスライドシートをメインベース上で前後に駆動し、Y軸送り動作を?qū)g現し、よりスムーズで確実な動作を?qū)g現します。業界のフロントおよびリアコントローラーよりもノイズが少ないです。

仕様

ワークベンチ加工範囲

前後送り

上下構造

砥石

馬達

モーター

ワークベンチ作業エリア	800×400mm
左右最大移動量	880mm
前後の最大移動量	450mm
作業面から主軸中心までの最大距離	580mm
テーブルの最大耐荷重	700kg
作業臺 Tスロット	14mm×3N
ワークベンチの速度	2～25m/min

前後ハンドル送り（1グリッド）	0.02mm
自動前後送り	0.2-20mm
早送り?早戻し（50HZ）	1000mm/min

デジタルディスプレイ	0.001mm
上昇速度が速い	150mm/min
手動送りサーボモーター方式	×10~~×1
最小送り	0.001mm
固定サイクル	早送り→粗研削→微研削そして戻し粗い→細かい→戻る

砥石サイズ	Φ350mm×20-40×Φ127mm
主軸速度	1450rpm

スピンドルモーター	5.5kW
上下駆動サーボモーター	0.4kW サーボ
油圧モーター	2.2kW
フラッシュモーター	0.18kW
前後駆動モーター	0.08kW

外観サイズ（縦×橫×高さ）	3600×2700×1900mm
総重量	3300kg

コンポーネントの説明

3軸ガイドレール	X軸は重研削や成形研削に適したフラットV型デザインを採用し、作業臺のスライドレール表面には米國製の獨自テフロン（ターサイトB）を被覆し、減衰係數を低減し、ワークベンチはスムーズに動作し、絶妙な職人技が施されています手動の削り取り操作と強制潤滑のための自動潤滑システムを組み合わせて、精度と耐久性を確保し、機械の耐用年數を延ばします。 Y軸スライドレールはTurcit-Bに密著するダブルVレール設計を採用し、手作業で精密に削り出してスムーズな動きを保証します。 Z軸スライドレールは接觸面積の大きい精密滑りガイドレールを採用し、精密研削級ボールネジを三菱サーボモータで駆動し、高剛性で敏感な応答性を持ち、最小送り精度は0.001mmに達します。
スピンドルグループ	主軸は工作機械の心臓部であり、主軸の精度は工作機械の品質の象徴です。 408 シリーズ工作機械はすべて臺灣の有名ブランド Pusen スピンドルを使用しており、ワイドコラムと高出力スピンドルモーターを備えており、高い切削力と高精度の維持を?qū)g現します。スピンドル內部には高級特殊グリースが封入されており、獨自のラビリンスシール保護設計により、メンテナンスフリーで長壽命を?qū)g現しています。
自動研削設定	自動研削は粗研削、微研削、平滑研削の設定が可能で、各種研削方法の送り量、送り回?cái)?shù)、平滑研削回?cái)?shù)を直接入力できるメニュー選択モードです。一人で複數臺の操作を?qū)g現できます。
制御システム	日本製の三菱サーボモーターと三菱PLC制御システムを採用しており、故障が少なく保守?改造?監視が容易で、世界中にメンテナンスセンターを設置しています。
LCDタッチスクリーンパネルの設定	LCDタッチスクリーン、ソフトキーパネル、各種研削條件設定が一目瞭然、タッチスクリーンには様々な研削方法が搭載されており、操作は簡単で便利です。専門的なトレーニングを必要とせず、習得と理解が容易であり、パラメータはフラッシュメモリ（Flash RAM）に保存されるため、停電によるデータ損失の問題がありません。前後送りは操作パネルのボタンで設定でき、ツールは左右のインチングで設定できます。
潤滑	強制間欠給油裝置により、機械全體の潤滑を自動かつ完全に行うことができ、過剰な潤滑油や不要な油の生成を防ぎます。
フケを取り除く	標準の磁気選別器により切削面品質が向上し、切削液交換時間を短縮します。
工作機械の保護	標準裝備の船型スプラッシュガードと大型後壁パネルにより、作業臺內の切削液の作業臺外への飛散を防ぎます。
使用環境條件	相対濕度：35～90%R/H（結露なきこと）周囲溫度：0℃_x005f∽40℃ 空気媒體: 非腐食性媒體光: 十分な明るさと換気の良さ工作機械は上記のような使用環境下で長期間安定して動作することが必要です。
運用?保守スペース	G408S の機械寸法は長さ 3600mm、幅 2700mm、高さ 1900mm ですが、安全性や操作?メンテナンスの都合上、機械のサイズ以上のスペースが必要です。
